پمپ ديافراگمی (پمپ دو دیافراگمی ) یک نوع پمپ جابهجایی مثبت است که از دو دیافراگم انعطافپذیر استفاده میکند که به صورت رفتوبرگشتی حرکت میکنند و باعث پمپاژ سیال میشوند. این پمپها معمولا با هوای فشرده کار میکنند (به آنها پمپهای دیافراگمی پنوماتیک یا AODD میگویند) و نیاز به برق ندارند.
در زمان عملکرد:
-
یک طرف سیال را مکش میکند، طرف دیگر آن را پمپاژ میکند.
-
یک سری شیر یکطرفه مسیر جریان را تنظیم میکنند تا فقط در یک جهت باشد.
اجزای اصلی پمپ دیافراگمی دوطرفه:
-
دو دیافراگم (از جنس لاستیک، تفلون، سانتوپرن و…)
-
شیر هوا (برای هدایت هوای فشرده به دو طرف دیافراگم)
-
منیفولد ورودی و خروجی (مسیرهای جریان سیال)
-
شیرهای یکطرفه (توپکی یا صفحهای)
-
بدنه پمپ (از جنس آلومینیوم، فولاد ضدزنگ، پلیپروپیلن و …)
-
محفظه هوا و شیرهای راهنما
انواع پمپ دیافراگمی دوطرفه:
-
پنوماتیک (AODD): رایجترین نوع؛ با هوای فشرده کار میکند.
-
مکانیکی یا هیدرولیکی: با حرکت مکانیکی یا روغن هیدرولیک کار میکند.
-
بهداشتی (Sanitary): مخصوص صنایع غذایی و دارویی.
-
الکتریکی: کمیاب؛ با موتور الکتریکی کار میکند (کم استفاده در صنعت چاپ).
کاربردهای پمپ دو دیافراگمی :
پمپهای بسیار چندمنظوره هستند و در صنایع زیر کاربرد دارند:
-
صنعت چاپ (فلکسو، گراور، لمینیت)
-
انتقال مواد شیمیایی
-
جوهر و حلال
-
صنایع غذایی و نوشیدنی
-
معدن
-
تصفیهخانهها
-
رنگ و پوششها
بهترین برندهای جهانی پمپ دیافراگمی:
|
برند |
کشور |
دلیل برتری |
|---|---|---|
| Wilden (ویلدن) |
آمریکا |
پیشگام، مقاوم، تنوع بالا |
| ARO (ای آر او – اینگرسولرند) |
آمریکا |
صنعتی، بسیار با دوام |
| Sandpiper (سندپایپر) |
آمریکا |
عالی برای سیالات ساینده |
| Graco (گراکو) |
آمریکا |
دقیق، گزینههای بهداشتی هم دارد |
| Yamada (یامادا) |
ژاپن |
مناسب جوهر حلالدار، کمجا |
| Versa-Matic |
آمریکا |
تعادل خوب بین قیمت و عملکرد |
| Tapflo (تپفلو) |
سوئد |
کیفیت اروپایی، مقاوم در برابر مواد شیمیایی |
چرا برخی صنایع آن را به جای پمپ برقی انتخاب میکنند؟
-
بدون نیاز به برق → مناسب برای محیطهای خطرناک و انفجاری (استاندارد ATEX)
-
خودمکش (Self-Priming) → میتواند از مخزن پایینتر مکش کند.
-
تحمل کار خشک (Dry Run) بدون آسیب
-
انتقال سیالات چسبناک، ساینده و حساس به برش
-
قابلیت انتقال جامدات و ذرات
-
نگهداری ساده – قطعات کم، طراحی ماژولار
مزایای پمپ دیافراگمی در چاپ فلکسو، گراور و لمینیت:
در صنایع چاپ و بستهبندی، این پمپها به دلایل زیر محبوب هستند:
|
ویژگی |
مزیت |
|---|---|
|
مقاومت شیمیایی بالا |
مناسب برای حلالهای قوی (مانند MEK، اتانول، تولوئن و…) |
|
جریان نرم و بدون آسیب به سیال |
جوهر و لاک آسیب نمیبیند |
|
پایداری فشار با کمک دمپر |
یکنواختی رنگ و کیفیت چاپ بهتر |
|
تخلیه و شستشوی سریع |
تعویض رنگ یا شستشو در میانکار راحت است |
|
ایمنی در برابر انفجار |
بسیار مناسب محیطهای پرحلال |
|
پالس پایین و کنترل جریان خوب |

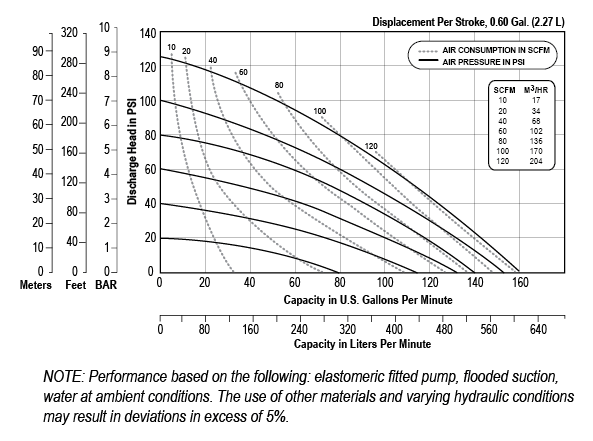

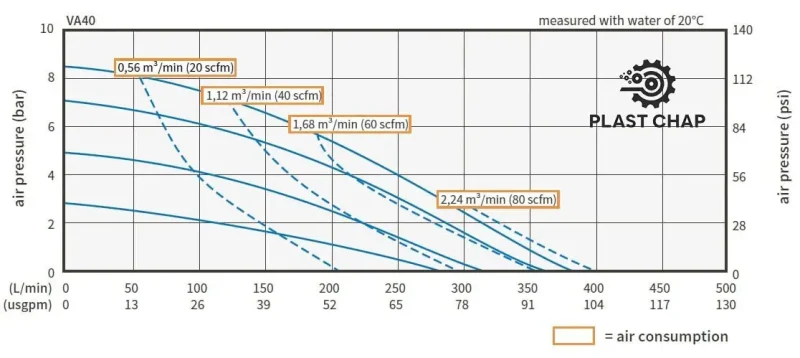

برای تغذیه دقیق مرکب به اتاقک یا غلطک مناسب است در پایین چهار نمونه نمودار عملکرد (منحنی هد – دبی) از پمپهای دیافراگمی دوتایی (AODD) نشان داده شده است. این نمودارها نمونههایی از برندهای معتبر مانند Wilden، Yamada و Verderair هستند و نمایی از ارتباط بین دبی (Flow Rate) و هد یا فشار (Head/Pressure) عملکرد انواع پمپ، در شرایط مختلف هوای ورودی را نشان میدهند. |
توضیحات نحوه خواندن نمودار عملکرد
-
محور افقی (X‑axis): میزان جریان خروجی پمپ به لیتر بر دقیقه (LPM) یا گالن بر دقیقه (GPM)
-
محور عمودی (Y‑axis): فشار سیستم یا هد کل (بر حسب بار یا psi / فوت) و گاهی فشار هوای ورودی
-
منحنیهای رنگی یا خطهای گرد: نشاندهنده فشار هوای ورودی مختلف (مثلا 3 بار، 5 بار و غیره) هستند. از محل تقاطع با جریان، میتوان فشار مورد نیاز را تعیین کرد.
-
خطوط پترندار یا سایهدار: مصرف هوای پمپ (SCFM یا Nm³/h) را برای هر شرایط کاری مشخص میکنند و به تعیین سایز کمپرسور کمک میکنند.
نحوه استفاده عملی از نمودار:
-
ابتدا هد مورد نیاز (مثلا ارتفاع پمپاژ یا فشار عملیاتی) را در محور عمودی مشخص کنید.
-
میزان جریان مورد نیاز را در محور افقی پیدا کنید.
-
از نقطه تقاطع بین هد و دبی، منحنی فشار مناسب هوای ورودی را دنبال کنید تا مقدار هوایی که باید تامین شود مشخص گردد.
-
سپس با خطوط مصرف هوا، تخمین بزنید چه میزان SCFM یا Nm³/h هوا نیاز خواهد بود.
-
بهطور معمول انتخاب مدل پمپ باید در نیمه میانی منحنی عملکرد قرار گیرد (تا راندمان بالا و عمر مفید طولانی باشد)
مثال واقعی (برند Wilden PX4)
طبق دادههای واقعی درباره مدل Wilden PX4:
-
در حالت EMS setting 4 (حداکثر جریان):
-
با فشار هوای ورودی 4.6 بار و فشار خروجی 2.1 بار، جریان حدود 227 LPM (60 GPM) و مصرف هوا 90 Nm³/h (≈53 SCFM) است
-
در فشار ورودی 5.5 بار و هد خروجی 3.4 بار، جریان حدود 178 LPM (47 GPM) و مصرف هوا 82 Nm³/h (≈48 SCFM)
-
-
با تنظیم EMS پایینتر (مثلا 2)، مصرف هوا تا 42٪ کاهش و جریان حدود 30٪ کاهش مییابد برای بهرهوری بهتر در فشار کمتر
کاربرد صنعتی و پیشنهاد:
-
اگر مثلا نیاز دارید تا مقدار مشخصی جوهر یا حلال را با فشار و دبی معلوم منتقل کنید، کافیست:
-
نمودار مربوط به مدل مورد نظر را ببینید.
-
نقطه تقاطع هد و دبی را پیدا کنید.
-
فشار هوای ورودی و مصرف هوا را برای آن نقطه تعیین کنید.
-
بهترین مدل را با توجه به محدوده نیمه میانی منحنی انتخاب کنید.
-
جمعبندی:
-
نمودارهای عملکرد AODD نقش کلیدی در طراحی سیستم پمپاژ، انتخاب مدل مناسب و تعیین سایز کمپرسور دارند.
-
برندهایی مثل Wilden، Yamada و Verderair منحنیهای دقیق برای مدلهای خود منتشر میکنند و برای انتخاب صحیح، خواندن و درک آنها ضروری است.
-
نمودارها نشان میدهند که چگونه عملکرد پمپ با تغییر هوای ورودی و هد نهایی تغییر میکند.
اگر نیاز داشته باشی نمودارهای دقیق یک مدل مشخص (مثلا Wilden PX4، ARO EXP یا Yamada NDP‑40) را دریافت کنی یا تحلیل شود، خوشحال میشوم برات تهیه کنم.
خلاصه :
-
پمپ دو دیافراگمی یک پمپ ایمن، مقاوم، بدون نیاز به برق و بسیار کاربردی است.
-
در صنعت چاپ بهخاطر مقاومت در برابر حلالها، دقت بالا و ایمنی انفجاری استفاده میشود.
-
برندهای معتبر شامل Wilden، ARO، Yamada و Graco هستند.
-
بسیاری از صنایع آن را به پمپهای برقی ترجیح میدهند بهخاطر ایمنی، سادگی و انعطاف بالا.
